Длина нахлеста арматуры. Разбежка арматуры, схема размещения стержней при разбежке

 Длина нахлеста это не постоянная величина. Зависит от класса бетона, от процента стержней которые соединяются в нахлест в одном сечении, от количества слоев арматуры, от принятого класса арматуры, ну и конечно же от диаметра стержня. Длина нахлеста, это расчетная величина, и каждый раз ее нужно определять. Расчет выполняется за основными формулами 7.10 и 7.11 ДСТУ Б  В.2.6-156-2010  Бетонные и железобетонные конструкции. Правила использования.


Расположение нахлестов (разбежку) регламентирует следующий рисунок 7.7


Но есть еще пункт 7.3.1.4. Смотрим его

Что дает этот пункт?
если у вас арматура идет в один слой (одна сетка), то можно разбежку не выполнять - "якщо стрижні розміщені одним шаром, допускається застосовувати стрижні з напуском 100%".
ситуация с одной сеткой менее распространенная. в основном это две сетки или боле. в таком случае разбежку для 50% стержней. то есть один стержень иден в нахлест, следующий в этой зоне сплошной (подымается выше зоны нахлеста), и следующий - опять нахлест "якщо стрижні розташовані у декілька шарів, то відсоток допустимих стрижнів напуску необхідно зменшити до 50%". все это делаем соблюдая размеры согласно рисунка 7.7

Более понятным язык все это было описано в уже отмененном ДСТУ 3760-98 Рекомендации по применению арматурного проката. В последствии заменен на ДСТУ 3760:2006 (ISO 6935-2:1991, NEQ) Прокат арматурный для железобетонных конструкций. В этом документе уже данная информация отсутсвовала. И стандарт 2006 года был заменен на ДСТУ 3760:2019 Прокат арматурный для железобетонных конструкций

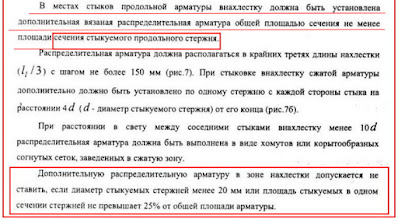

Согласно п. 2.3.3.3 ДСТУ 3760-98 имеем следующее




При этом есть указание, что если диаметр стержней более 20мм, то необходимо произвести вязку арматуры между собой - установлена дополнительная вязанная распределительная арматура, общей площадью не мене площади сечения стыкуемого продольного стержня

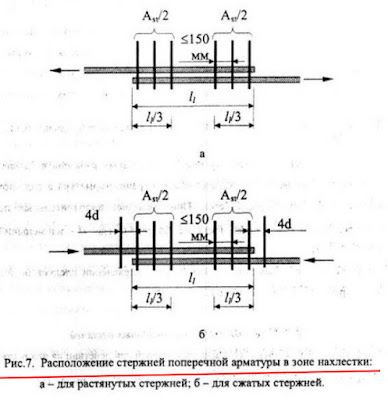

Расположение стержней поперечной арматуры в зоне нахлестки



















2 комментария:

  1. Интересная тема. Расскажи еще про "любимый" всеми коеф. "эта1" в пункте 7.2.2.2 в ДСТУ Б В.2.6-156-2010 Его тупо игнорят, не хотят воспринимать и он повышает нахлест...на 40% примерно. У всех сразу просыпается память предков и все помнят что в Снипах такого не было )))

    ОтветитьУдалить
    Ответы
    1. Є такий коефіцієнт, по суті завжди приймаю 0,7 не надіючись на забезпечення хороших умов де коефіцієнт становить 1.

      Удалить
