Водопонижение / осушение котлована для строительства здания. Совершенные и несовершенные котлованы / дренажи

 Изначально, для того чтобы выбрать способ водопонижения, необходима геология участка (геологический разрез) и посадка здания на геологию. После этого необходимо определить, к какому типу котлована относится конкретный вариант. Есть совершенные котлованы и несовершенные.

Котлованы могут быть совершенными, т.е. доходящими до нижнего водоупора и принимающими воду только через стенки, и несовершенными, т.е. не доходящими до нижнего водоупора с притоком воды через стенки и дно или только через дно.

Совершенный, это когда дно котлована доходит / находится в водоупорном слое (глина / суглинки). При этом сам котлован разрабатывается в грунтах которые имеют высокие фильтрационные свойства (например песок).

Схема 1

Водопонизительная установка в таком случае обычно состоит из системы водопонизительных скважин, оконтуривающих котлован. Также может быть, что система скважин не перехватит весь поток. Тогда для перехвата потока вблизи откосов иногда еще устонавливают легкие иглофильтровые установки. Если и этого не достаточно, часть воды выходит на откосах котлована вызывание оплывание в пределах участка высачивания. Для защиты от высачивания устанавливается фильтрующий пригруз. Остатки воды откачивают открытым способом.


Методические указания по фильтрационным расчетам водопонизительных установок

Несовершенный котлован в однородном грунте. Несовершенные котлованы, это те, дно которых не имеет водоупора.

Водопонижение, как и в предыдущем случае осуществляется с помощью систем скважин, оконтуривающих котлован

Схема 2

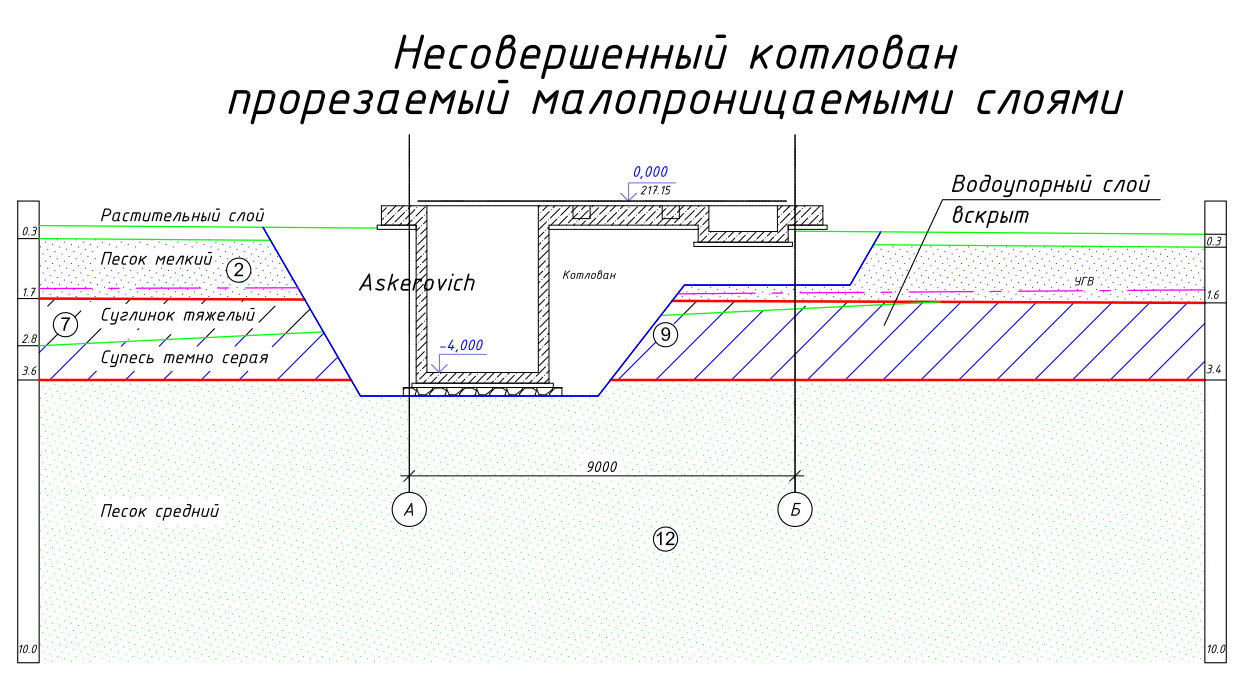

Котлованы, прорезаемые малопроницаемыми прослоями. Очень частый вариант, когда откосы котлована, расположены в основном в песчаных грунтах, прорезаются сравнительно малопроницаемыми глинистыми / иловатыми грунтами.
Схема 3

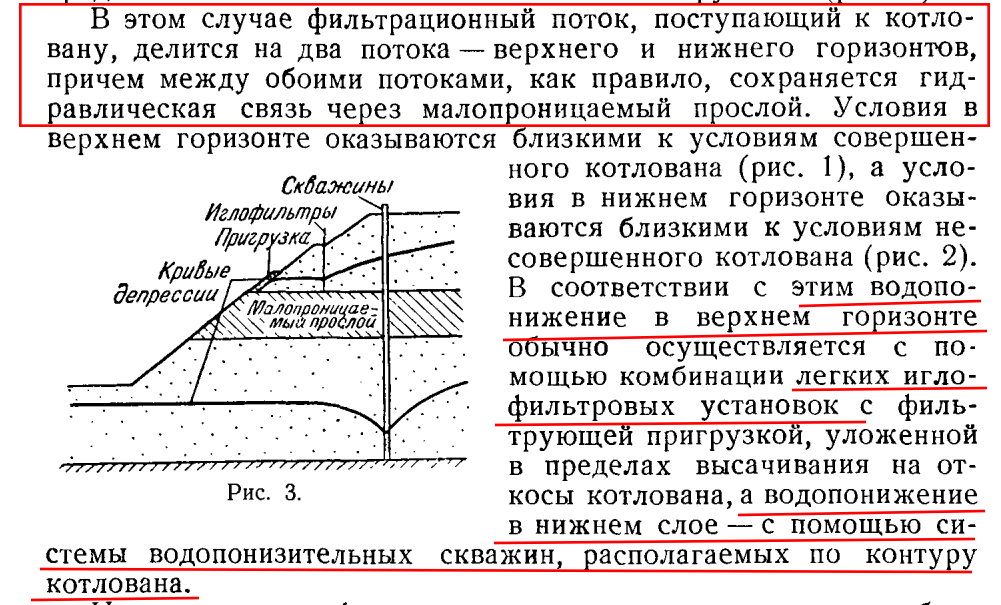

В этом случае, фильтрационный поток, поступающий к котловану, делится на два потока - верхнего и нижнего горизонтов, причем между обоими потоками, как правило, сохраняется гидравлическая связь, через малопроницаемый прослой

Условия в верхнем горизонте оказываются близкими к условиям совершенного котлована. А условия в нижнем - близкими к несовершенному котловану. В соответствии с этим водопонижение в верхнем горизонте обычно осуществляется с помощью комбинации легких иглофильтровых установок с фильтрующей пригрузкой, уложенной в пределах высачивания на откосы котлована, а водопонижение в нижнем слое - с помощью системы водопонизительных скважин, располагаемых по контуру котлована


Основания,  фундаменты и подземные сооружения. Е.А. Сорочан 1985. Справочник проектировщика
Но также есть информация, что легких иглофильтровых установок может быть достаточно. Учитывая, что у меня не совершенный котлован Схема 3, водоносный слой находится на значительной глубине ниже отметки необходимого водопонижения, а также фильтрационные возможности водоносного слоя, задачу водопонижения можно решать с помощью одних иглофильтров или открытых водопонизительных скважин




Материалы изысканий должны включать:
1) Гидролого-метеорологический очерк
2) Коэффициенты фильтрации
3) Карты распространения водоносных слоев и рельефа, их кровли и подошвы

 Геологические испытания необходимо делать на глубину до основного водоупорного слоя





Типы и условия применения иглофильтровых установок

Как это все получилось, можно посмотреть вот здесь  (тыць сюда)
